簡介

• 2-322km/h的測速范圍

• 0.1km/h的測速精度

• 50ms的響應時間

• RS232串行輸出

• 兩維余弦修正

巧妙楔形散射面既可以滿足流動測速的需要也可以滿足定點測速和卡口的要求，可解決使用其他雷達所面臨的一切問題?。?！

PSD-3技術指標

總述
工作波段       K-波段
工作頻率       24.150GHz±50MHz
輸出功率       20dBm(max)
波束寬度       7o
作用距離       ＞550m
工作電壓       10.8-24VDC
工作溫度       -30-70℃

精度參數
測速范圍            2-322km/h
測速精度            ±0.1km/h

數據輸出
通訊方式          串行RS232接口
通訊速率          波特率1200，2400，9600，19200
數據格式          參照配置文件里TX方式
響應時間          50ms

機械參數
重量               0.7kg
體積：             150×150×30mm

DB9連接說明
信號輸出連接          DB9連接器
+12VDC 電源          1（紅色）
RS232TX              2
RS232RX              3
Ground(屏蔽線信號地)   5
Ground                9（黑色）

可設置數據輸出速率
目標速度改變時可選擇數據輸出速率              1-10次/秒
數據保持時間可選擇                            1-10秒
最低速度和最高速度可屏蔽

可控制角度和方向
余弦角度修正                  0° – 45°
Direction(D)表示目標方向
D= + 表示面向雷達的目標
D= - 表示離開雷達的目標
D= ？表方向不明的目標

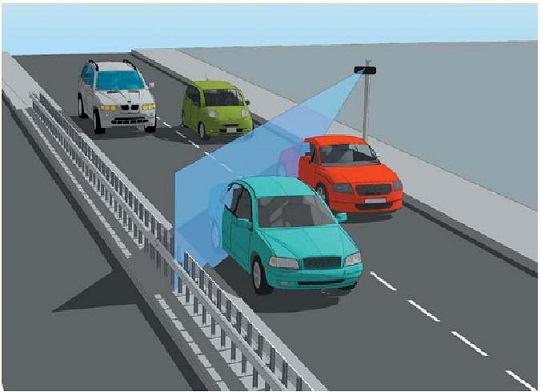

應用領域
  卡口系統  速度信息提示板  速度控制系統  速度數據采集  動目標檢測  運動場測速等
