智能相控陣雷達系統

產品概述

ZDX100系列探測雷達采用了微帶相控陣天線設計，每秒對監視環境掃描10次，能夠對30度，半徑2~120米的扇區進行目標識別。作為工業級產品，不僅支持大范圍區域速度信息檢測，實現動目標識別，探測率達到99%，還能夠實現目標速度—距離—角度的三維信息確定，空曠環境下定位精度約0.5m，配合智能攝像裝置，可實現對入侵目標的連續追蹤。

最新的ZDX100雷達入侵探測系統具有如下幾大功能：

目標距離探測

ZDX100雷達采用FMCW調頻連續波作為雷達發射信號，使用收發一體化傳感器技術，通過發射信號和回波信號的頻差，運用FFT頻域分析技術和動態背景下目標識別技術，可實時探測目標的距離信息，發出報警，實現低虛警、低漏報。

目標角度定位

ZDX100雷達的天線結構采用二元接收裝置，通過平行設置的兩個接收天線組陣，根據信號相位延時原理，實現目標一維角度的計算，利用環境三角關系，配合目標探測距離，以雷達天線陣面法線方向為基礎參考面，可以得到目標的真實位置關系。

目標入侵探測

ZDX100雷達可采用多普勒效應原理，對入侵目標的速度信息進行高探測率的連續監控，以雷達天線傳感器的發射接收范圍可實現2~120m，寬掃角30度的錐狀大范圍目標入侵探測，同時結合目標角度定位技術，可以對掃角進行控制，實現任意大小的矩形防區劃分。

選擇ZDX100微帶相控陣探測雷達的優勢：

?  識別范圍大，安裝簡便美觀

?  全天候，適應大風、大雨、大雪、大霧、沙塵等惡劣天氣情況

?  連續波雷達信號不易受干擾，信號貫穿防區，每100ms對防區掃描一次，目標無法穿越，識別率達99%

?  ZDX100雷達采用了高頻率測距、測角技術，直接測量入侵者的位置，可自動控制第三方的高速球追蹤目標，用戶第一時間了解警情，最快時間復核報警原因、確定應急方案。

?  ZDX100雷達可以設定防區或非檢測區域，這樣即便雷達覆蓋了如大門、安全通道等無需檢測的區域，也能夠實現分段報警，簡化了設計和安裝要求

?  ZDX100雷達采用發射接收一體化設計，依靠目標反射識別，安裝簡便

?  ZDX100雷達從開機起，不斷識別更新周界環境，保證持續穩定識別

?  ZDX100雷達采用以太網連接，施工物理方便，穩定性強

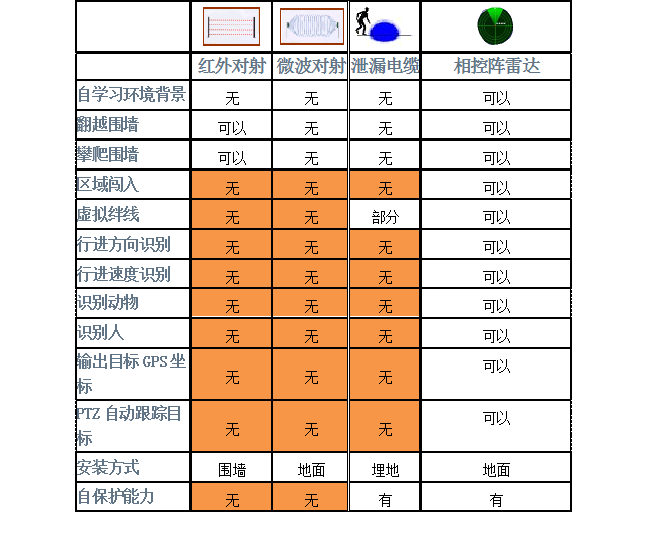

圍界環境的識別功能對比：

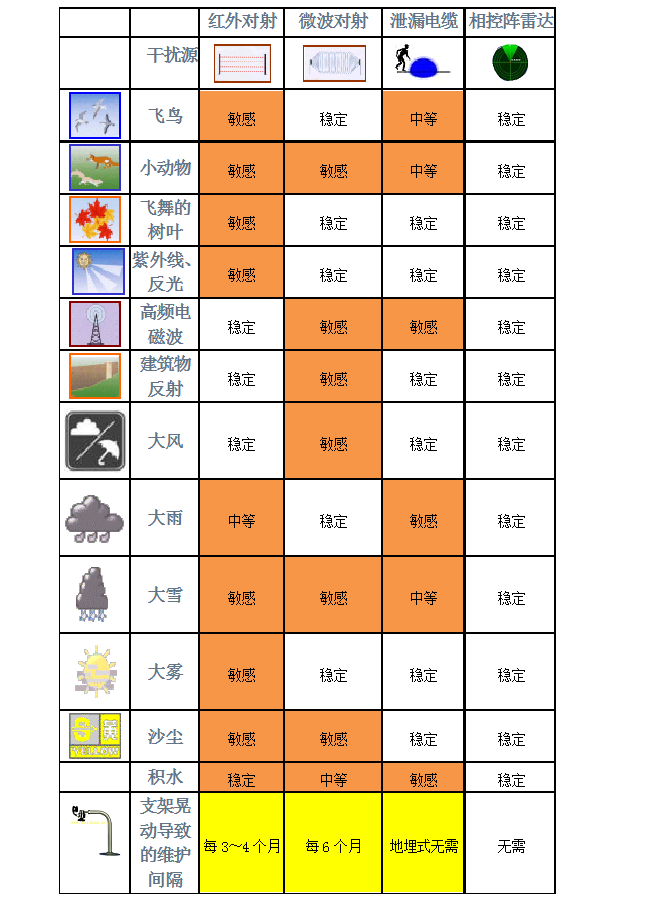

各種環境下的誤報率：
