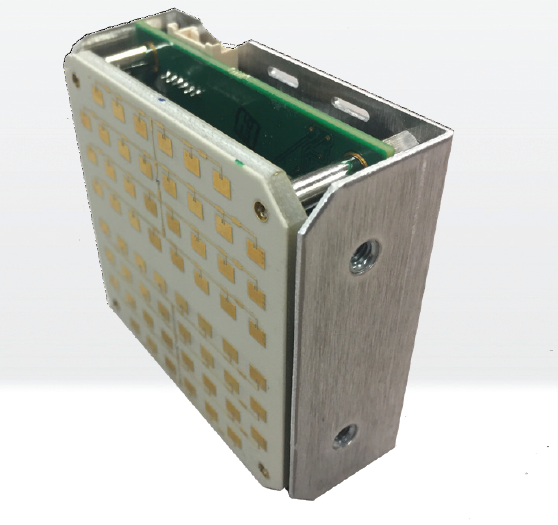

SI-3C雷達測速儀技術參數

總體指標

類    型： 特殊用途雷達

精    度： 測量單位的0.1；0.1km/h 或者 0.1mph

工作溫度： -30℃ - 70℃

通訊接口： 串行RS232，可以通過串口配置參數

數據格式： ＜D＞[SSS]＜cr＞（默認）D：代表方向；SSS代表速度值；cr：代表回車；

還有其它格式可選

數據保持時間：100ms – 9999ms，默認2000ms

數據傳輸速率： 波特率1200，2400，9600，19200，38400，57600，115200，默認9600

檢測范圍：最大0.914km，默認0.46km

檢測方向：來向，去向，雙向，默認是來向

信號處理：32位DSP

最大濕度：100%相對濕度

更新速率：1s – 10s 可選擇

速度范圍：（2 - 480）km/h；（1 - 133）m/s

速度單位：mph，fph， km/h，m/s

靈 敏 度：（1 - 10）級可調

質量保證：1年

目標獲取時間：20ms

機械參數

高*寬*深：6.35cm*6.35cm*2.54cm

重量：0.227kg

電源參數

供電電壓：10.8VDC – 24VDC

低壓門限：10.8VDC

工作電流：90mA

微波參數

工作波段：K波段

工作頻率：24.120GHz – 24.130GHz

波束寬度：12°H*24°V

極化方式：線極化

功率輸出：20dBm（EIRP）

邊帶抑制：19dBm

DB-9連接器輸出定義

信號和電源線都通過DB9連接器進行輸入或輸出。具體定義如下：

（注意：串口的RX和TX在雷達內部已經進行了調換連接，所以和正常RS232接口正好相反）

+12VDC或+24VDC的正極：1腳（紅色）

RS232TX：2腳（黑色）

RS232RX：3腳（綠色）

信號地（屏蔽地）：5腳（棕色）

電源地：9腳（黑色）

請注意：串口連接以管腳定義為主，接線的顏色有可能會有出入。

角度和方向

水平方向和垂直方向均可進行余弦修正，從0° – 45°

方向報告：

D = “+”表示駛向雷達

D = “-”表示駛離雷達

D = “？”表示方向不明或不能判斷

應用領域

高鐵測速，交通安全，速度信息顯示與跟蹤，可變情報板，速度控制系統，速度數據采集系統，動目標檢測，運動場目標檢測等。
